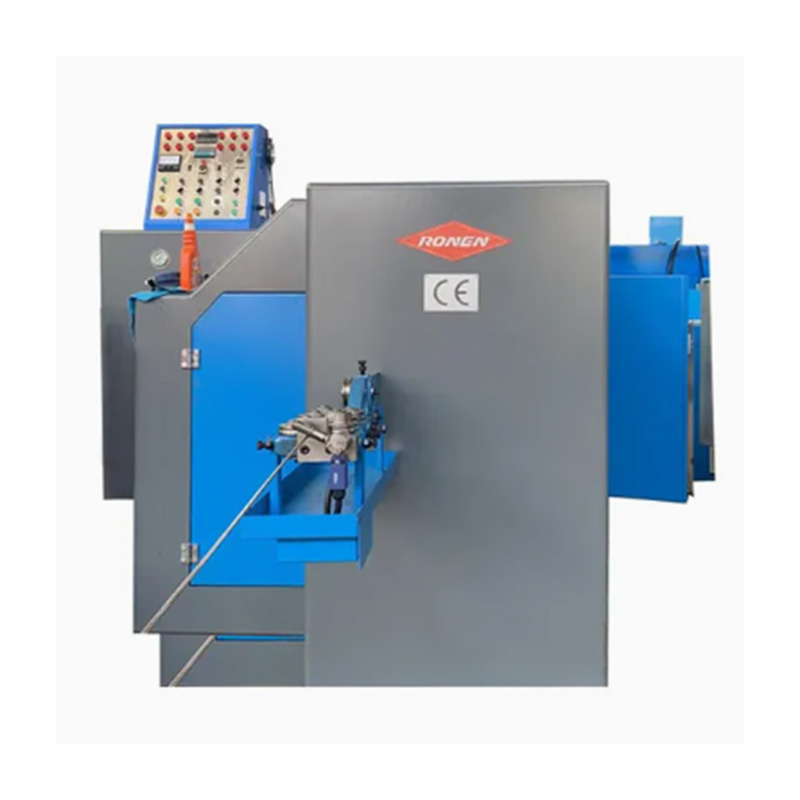

A Ronen®5 Die 6 Station csavarformázó hat egymást követő lépésben fejezi be a nyerscsavarok gyártását: huzalvágás, extrudálás, fejformázás és vágás. Nem követeli meg a szállítóktól a segédberendezések vagy alkatrészek külön beszerzését. Csak töltse be a vezetéket, állítsa be a specifikációkat a panelen, és a gép folyamatosan működhet.
Az 5 Die 6 Station Bolt Former öt szerszámkészletet és hat egymást követő munkaállomást használ a fémhuzal hidegen sajtolására viszonylag összetett csavardarabokká. Különböző méretű vezetékek kezelésére alkalmas, lépcsőzetes alkatrészekkel, speciális formájú fejű csavarok készítésére alkalmas.
Az 5 Die 6 Station Bolt Former egy fejlett hidegfejű gép, amelyet kifejezetten összetett vagy nagy méretű csavarok gyártására terveztek. Öt formát és hat állomást használ, hogy egy sor műveletet hajtson végre a nyershuzalon. A további állomások olyan további lépéseket tesznek lehetővé, mint például az élvágás, a lyukasztás vagy a többszörös finomfeldolgozás, lehetővé téve olyan összetett fejgeometriák létrehozását, amelyeket egyszerű gépek nem tudnak elérni.
Ez a folyamat a huzaltekercsek betáplálásával kezdődik az 5 Die 6 Station csavarformázóba. A huzalt először egyengetőgéppel kiegyenesítik az esetleges hajlítások kiküszöbölése érdekében, majd egy precíziós vágógéppel meghatározott hosszúságúra vágják a tuskó formázásához. A tuskó konzisztenciája kulcsfontosságú, mivel ez biztosítja a szükséges pontos fémtérfogatot a további többszörös alakítási lépésekhez.
A Bolt Former több állomása speciális műveleteket hajthat végre. Ez magában foglalja a hajtóhorony kezdeti bemélyedéseinek létrehozását, a rúdszakasz különböző részeinek extrudálását, a sorja anyagok levágását, és végül a teljes fejkontúr kialakítását. Ez a lépésről lépésre történő megközelítés kulcsfontosságú az összetett fejtípusok esetében.
Az 5 Die 6 Station Bolt Former eladási pontja, hogy viszonylag stabil pontossággal képes összetett alakú csavarokat előállítani. A hat munkaállomásnak pontosan meghatározott feladatai vannak: az 1. munkaállomás az adagoláshoz és a vágáshoz, a 2. munkaállomás a fejforma kezdeti kialakításához, a 3. munkaállomás a fej részleteinek előbélyegzéséhez, a 4. munkaállomás a rúdrész lépcsőinek vagy hornyainak megmunkálásához, 5. munkaállomás a fej és a rúdrész precíz préseléséhez a méretezéshez, és a hatodik munkaállomás a munkadarab méretének megfelelő kialakításához.
| Modell | Egység | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-130S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovácsoló állomás | NEM. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovácsoló erő | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.levágási átm | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max. levágási hossz | mm |
80 |
80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Kimeneti sebesség | db/perc | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O. Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Fő kos löket | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Fő motor teljesítmény | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Összességében dims.of cut off die | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Összességében dims.of punch die | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Összességében elsötétül a fő szerszám | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Halk szurok | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Kb. súly | Tonna | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Alkalmazható csavar átm | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Nyersdarab szárának hossza | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Összességében elhalványul | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
