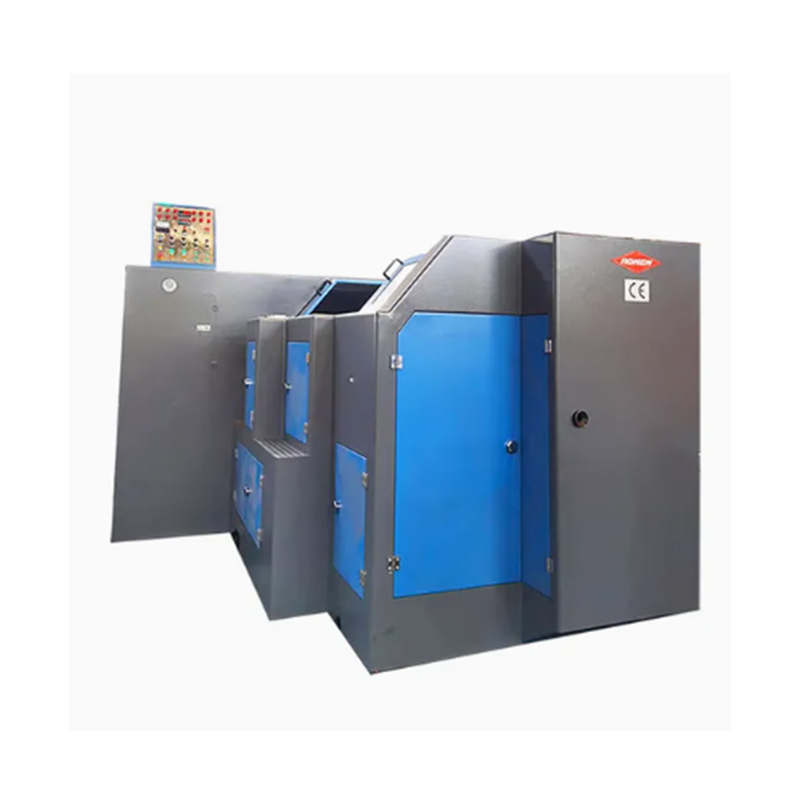

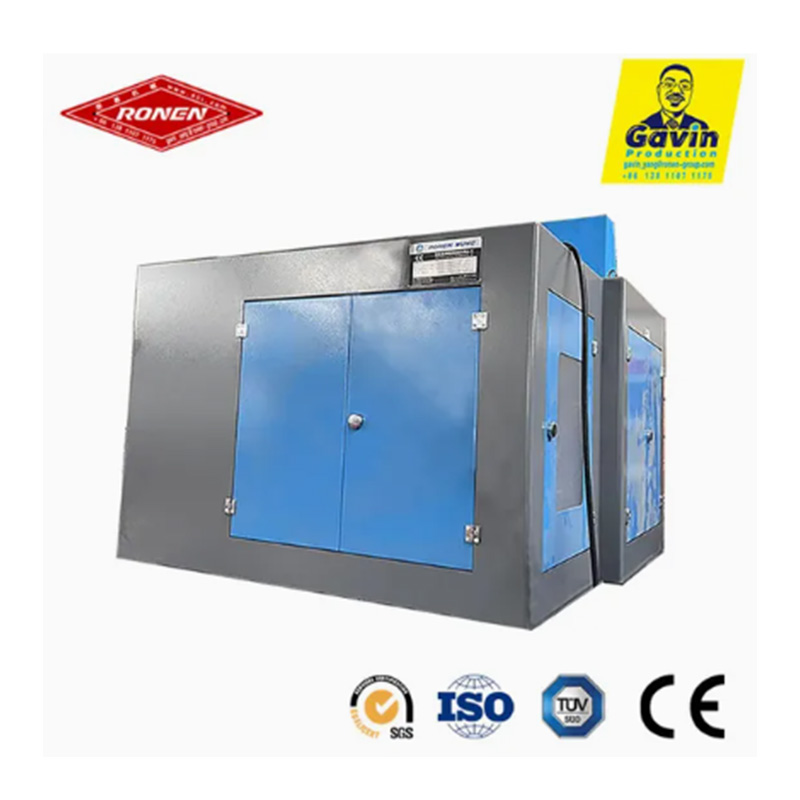

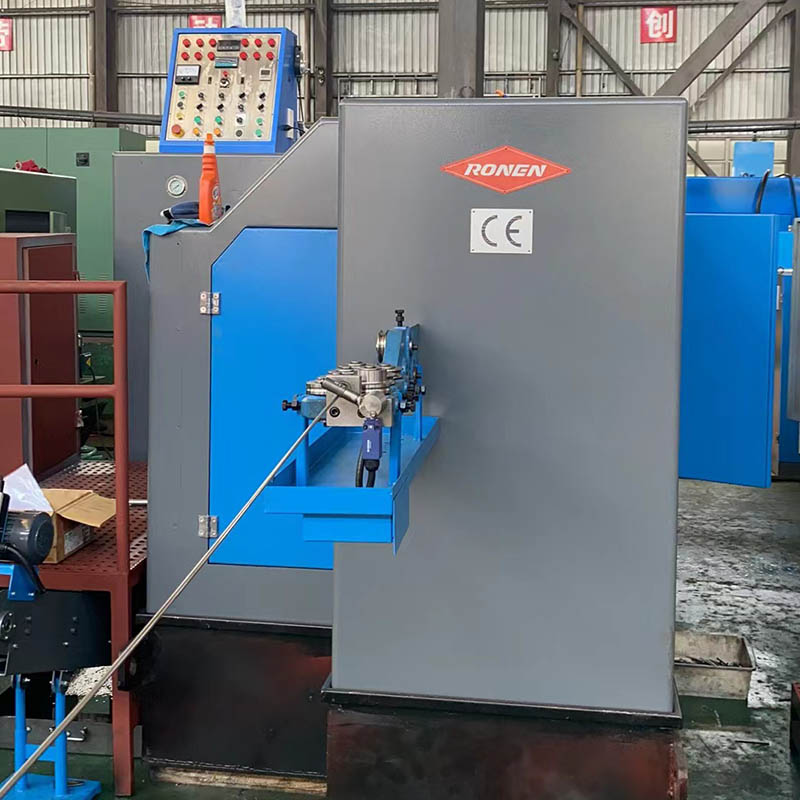

A Ronen®3 Die 3 Station Bolt Former három lépésben alakítja ki a nyerscsavart: az első matrica megfeszíti a drótot, a második matrica formálja a fejet, a harmadik szerszám pedig levágja a felesleges részeket. Az öntőforma méreteinek beállítása után a gép automatikusan fog működni, ami kulcsfontosságú előny, amely segíti a gyártókat a termelés hatékonyságának növelésében és a csavarok állandó minőségének biztosításában.
A 3 Die 3 Station Bolt Former három szerszámkészletet és három egymást követő munkaállomást használ a fémhuzal hidegen sajtolására csavardarabokká. A sebesség mérsékelt, alkalmas közepes méretű rendelésekkel rendelkező gyárakhoz, illetve olyan gyárakhoz, amelyek speciális minőségi követelményeket támasztanak.
A 3 Die 3 Station Bolt Former egy hidegfejű gép, amely három különböző folyamaton keresztül alakítja ki a csavarfejeket. A vágott huzaldarabokat egymás után három különböző öntőformán keresztül továbbítják. Minden állomáson egy meghatározott ütés üti a nyersdarabot, fokozatosan haladva és formálva azt. A háromlépcsős eljárással teljes szerkezetű és jó alakú csavarfejek állíthatók elő.
A 3 Die 3 Station Bolt Former első állomásán a vágott nyersdarabokat a lyukasztó megnyomja. Ez a kezdeti préselés elindítja a felborítási folyamatot, összegyűjtve a fémet a nyersdarab egyik végén. Alapvető kör alakú előregyártott formát képez, előkészítve a további állomásokon a pontosabb formázást. Ez a szakasz döntő fontosságú a fém normál áramlásához.
A Bolt Former harmadik és egyben utolsó állomása az, ahol a finom megmunkálási lyukasztó arra kényszeríti a fémet, hogy teljesen kitöltse a pontos formaüreget. Ennek eredményeként egy csavaros fej készül, amely teljes méretekkel és egyedi jellemzőkkel rendelkezik, mint például a hatszögletű fej vagy az alátétfej teljes alakja.
| Modell | Egység | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Kovácsoló állomás | NEM. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Kovácsoló erő | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.levágási átm | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max. levágási hossz | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Kilépési ráta | db/perc | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O. Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O. Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Fő kos löket | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Fő motor teljesítmény | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Összességében dims.of cut off die | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Összességében dims.of punch die | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Összességében elsötétül a fő szerszám | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Halk szurok | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Kb. súly | Tonna | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Alkalmazható csavar átm | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Nyersdarab szárának hossza | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Összességében elhalványul | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
A 3 Die 3 Station Bolt Former jellemzője, hogy a formák függetlenek, és a hibakeresési folyamat egyszerű. A három szerszámkészlet külön-külön van felszerelve. Ha valamelyik elhasználódik, csak azt cserélje ki. A nyomás minden munkaállomáson egyedileg állítható. A géptest nem nehéz, és egy közönséges műhely padlóját nem kell alapot készíteni.
